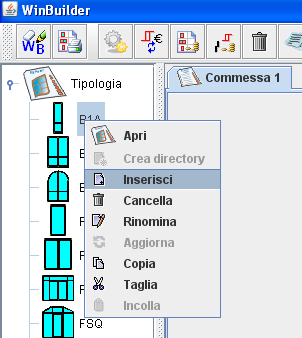

Una volta creato il documento commessa, è possibile aggiungere (all’interno di ciascuno dei lotti) delle nuove tipologie, trascinandole dall’albero a sinistra oppure inserendole (tasto destro del mouse sulla tipologia e scelta del comando “Inserisci”).
A questo punto, WinBuilder cercherà per la nuova tipologia quali profili ed accessori utilizzare. Se il profilo o l’accessorio necessario non è presente nella soluzione profili e accessori selezionate, verrà proposta all’utente una maschera con il profilo e l’accessorio da scegliere.

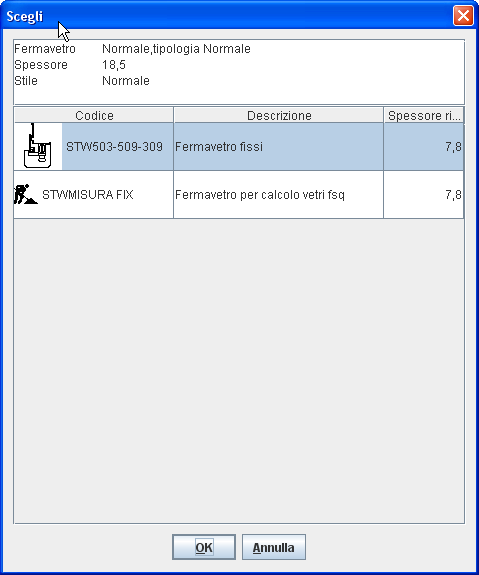

Figura 8
Come mostrato nella Figura 8, WinBuilder ha rilevato la necessità di inserire un Fermavetro: nella parte superiore della maschera, vengono riportate le caratteristiche del profilo (utilizzo, tipologia di infisso in cui dovrà essere inserito, spessore del profilo e suo stile); mentre nella parte inferiore vengono elencati i profili disponibili all’interno dell’archivio che sono compatibili con le scelte effettuate per il lotto corrente e con le caratteristiche della tipologia che in questo momento viene “vestita”.
All’inserimento di una nuova tipologia avente le stesse caratteristiche, Wb “ricorderà” tale scelta e procederà automaticamente senza ulteriori richieste verso l’utente. Salvando la soluzione profili, ciò sarà possibile anche per le successive commesse in cui sarà utilizzata la soluzione profili in questione.

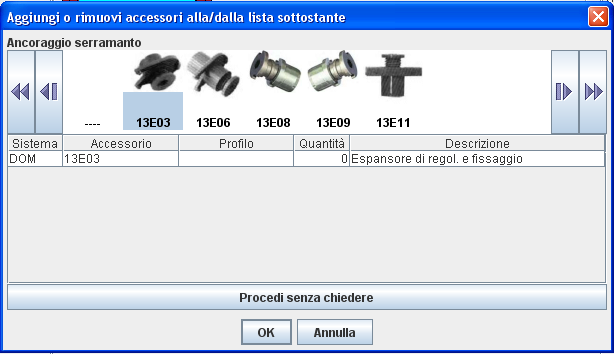

Figura 9
Come mostrato nella Figura 9, WinBuilder ha rilevato la necessità di inserire un elemento per l’ancoraggio serramento (non avendone già uno preferito). Nella parte centrale della maschera, sono elencati gli accessori di quel tipo già scelti. A questo punto, una volta selezionato l’accessorio nella lista in alto, l’utente può, cliccando con il tasto destro del mouse sulla barra della tabella, inserire un nuovo accessorio rispondente alle caratteristiche richieste:
L’utente può selezionare quindi il codice del profilo, e definire se tale scelta è valida:
Per un solo profilo (di solito, quello su cui al momento è richiesto di posizionare l’accessorio).
Per ogni profilo (scegliendo nella scelta a discesa “Valido per profilo” la selezione “-“).
Inoltre, per alcuni accessori (es. squadrette), è necessario definire anche le misure per cui tale accessorio verrà scelto.
Viceversa, selezionando “Procedi senza chiedere”, non verrà scelto alcun accessorio, e, per il prosieguo dell’assemblaggio, ogni qualvolta WB non disporrà di un accessorio preferito, procederà senza chiedere all’utente di inserirlo.
Una volta dato “OK”, il programma ritornerà alla maschera precedente, inserendo l’accessorio scelto all’interno dell’elenco, e premendo ancora “OK”, si proseguirà nella scelta degli accessori. Alla prossima occasione, il programma “ricorderà” tale scelta e procederà automaticamente senza ulteriori richieste verso l’utente. Salvando la soluzione accessori, ciò sarà possibile anche per le successive commesse in cui sarà utilizzata la soluzione accessori in questione.
Nota
Selezionando “---” all’interno della maschera di Figura 9, si indicherà al programma di non usare alcun accessorio. Nota bene che la situazione prima e dopo la scelta è sostanzialmente differente:
Prima della scelta, il programma non ha un accessorio preferito per quella macro, e quindi chiede all’utente di sceglierne uno
Dopo la scelta (l’utente ha selezionato “---“, quindi ha scelto di non avere un accessorio per quella macro), il programma non chiederà più di scegliere un accessorio per quella macro.
Se il programma ha più scelte all’interno della lista di Figura 9, procederà nel seguente modo:
Se vi sono scelte legate al profilo su cui in quel momento è necessario inserire l’accessorio in oggetto, verranno inseriti tutti gli accessori relativi alle scelte in oggetto.
Se non vi sono scelte legate al profilo su cui in quel momento è necessario inserire l’accessorio in oggetto, verranno inseriti tutti gli accessori legati alle scelte valide per tutti i profili.
Ad esempio, supponiamo che per l’accessorio X siano presenti le seguenti scelte:
Accessorio |
Profilo su cui è valido |
Accessorio1 |
Profilo1 |
Accessorio2 |
Profilo1 |
Accessorio3 |
Tutti i profili |
Se l’accessorio X deve essere inserito sul Profilo1, verranno scelti l’Accessorio1 e l’Accessorio2, ma non l’Accessorio3.
Se l’accessorio X deve essere inserito sul Profilo2, verrà scelto l’Accessorio3.
La procedura appena descritta, può terminare in maniera positiva (WB è riuscito a trovare tutti i profili e gli accessori che si adattano alle scelte fatte in Figura 5 - Caratteristiche dei profili e Figura 6 - Caratteristiche degli accessori) oppure in maniera negativa (non è stato possibile reperire in archivio uno o più profili o accessori che corrispondono alle caratteristiche date): in quest’ultimo caso, il programma mostrerà una finestra d’errore in cui sono riportate le caratteristiche del profilo non trovato, e quindi apparirà di nuovo la finestra in Figura 5 - Caratteristiche dei profili.
A questo punto, l’utente potrà modificare le scelte fatte, modificando uno o più parametri in modo da permettere la scelta di profili che siano presenti nell’archivio.
La scelta dei profili dipende dalle caratteristiche scelte nella schermata in Figura 5 - Caratteristiche dei profili, ma anche dalle caratteristiche della tipologia a cui il profilo appartiene (ad esempio, il verso di apertura della tipologia, oppure la presenza di un cassonetto monoblocco): il messaggio d’errore dà sufficienti indicazioni per capire se WB non ha trovato un profilo per la prima o la seconda causa. Quindi, anche se appare di nuovo la schermata in Figura 5 - Caratteristiche dei profili, potrebbe non essere necessario cambiare le caratteristiche dei profili, ma ad esempio il verso di apertura della tipologia: in questo caso, uscire dalla schermata proposta e procedere modificando le caratteristiche della tipologia.
<-
